孚瑞美移动工厂基本介绍

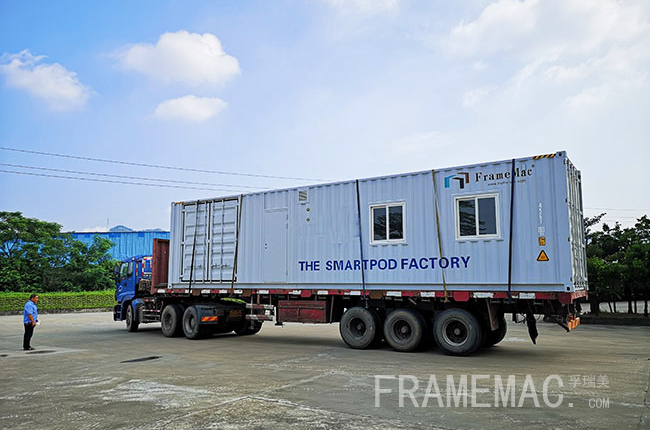

FrameMac移动工厂可以独立,完整,安全的生产系统。其特点能解决地区偏远,基础设施落后,运输不便的地区和建筑项目问题。移动工厂内配备了可立即开启工作的设备和工具,能在时间紧迫,建筑工地环境恶劣的情况下,进行即时生产。



关于孚瑞美

冷弯成型(Cold Roll Forming)是通过一定顺序安装多组(上下)辊状成型模具,把相应的金属卷带,以连续的方式通过特定轮廓的辊式模具,以轧制成与设计形状一直的一种柔性加工工艺。冷弯成型又名滚压成型,滚轧成形,辊弯成型,滚压成型等,台湾则名滚轮成型机,是一种环保节能,安全高效的一种钣金加工工艺。

孚瑞美冷弯薄壁轻钢成型机组包括,材料自动开卷放料机,材料校平装置,成型主机,自动冲孔,切断,收料台及控制柜组成。根据轻钢别墅建造的具体要求,配有:酒窝螺钉孔,倒角,腹板贯穿孔,小边剪切,管线孔,腹板缩口,剪切等冲压模具及喷码装置。采用专业级工业电脑CNC自动控制,具有使用范围广,产品精度高,自动化程度高,节省材料,自动程度高等特点,针对目前市场上装配式建筑不断创新,结构形式多样化等特点,我司还可根据客户要求设计制造特殊要求的专用设备,楼承板/可调C钢等配套设备均可提供。



孚瑞美优势

lgs machine

1. 设计快:依托国际先进设计软件,FrameMac设备可实现30分钟快速出图进入生产。

2. 生产快:FrameMac设备拥有较好的机器速度,机器速度可达每秒1000mm轻钢构件。

light gauge steel house frame

1. 尺寸准:FrameMac设备生产的轻钢构件在长度,位置,尺寸上拥有较好的行业的精准性。

2. 成型准:FrameMac设备能保障多样化的轻钢构件在成型的界面尺寸方面拥有较好的行业的精准性。

lsf machine

1. 运行稳定:行业内公认运行比较稳定的轻钢龙骨设备,得益于合理的成型工艺与冲压模具设计,生产稳定,故障率极低。

2. 系统稳定:基于Linux系统自主开发的生产控制软件,免疫于WINDOWS病毒,配合先进的现场总线控制平台,系统响应快速,准确,不死机。



※ FrameMac凭借丰富的冷弯设备制造经验,采用模块化的设计理念,尽可能保证设备配件的标准化,以实现快速生产交付,同事保证零部件在生产过程的工序均在加工中心机上完成,降低人为依赖,保证设备品质的可持续性。

※ CNC控制系统同于国际主流同类设备的设计思路,使用独立自主知识产权的控制软件,实现数据联动以及远程联网诊断和维护。

※ 尽可能选择高端和可靠的配置,确保设备品质卓越可靠安全,关键部位全部甄选国内外知名品牌,履行我们的品牌路线。

※ 因承不断创新,持续改善的产品建设理念,精心为广大用户提供高精度,坚固的设备。



light steel house frame machine

light steel house frame machine



为什么选择孚瑞美



1. 产品-设计创新

FrameMac一直致力于构建轻钢龙骨别墅设备的自动化解决方案,在我们标准范围产品之外,可为客户开发定制解决方案。

2. 服务-客户至上

FrameMac高度专业的服务团队提供售前售后服务,可提供专业的,本地化的技术支持与服务

3. 质量-持续改善

FrameMac的产品符合国际ISO质量标准,欧盟CE安全验证,结合全球供应链及创新技术,我们将不断提供更可靠,更稳定,更智能的产品与支持方案

4. 支持-业务培训

提供支持不再是一项额外的优势,而是我们的业务核心所在。定期举行培训,售后到门技术支持等举措已常态化。



    FrameMac 坚持以伙伴身份与客户合作,积极提供有效的解决方案,保证产品性能可靠,技术先进性并且操作方便,促进用户在激烈的市场竞争中立于更高的地位。同时,FrameMac基于高精度,高效率,低运行成本的设计理念和售后体质,使客户获得更丰厚的经济效益,保证设备能够长期稳定的使用并能够获得全面的技术支持和专业的培训。

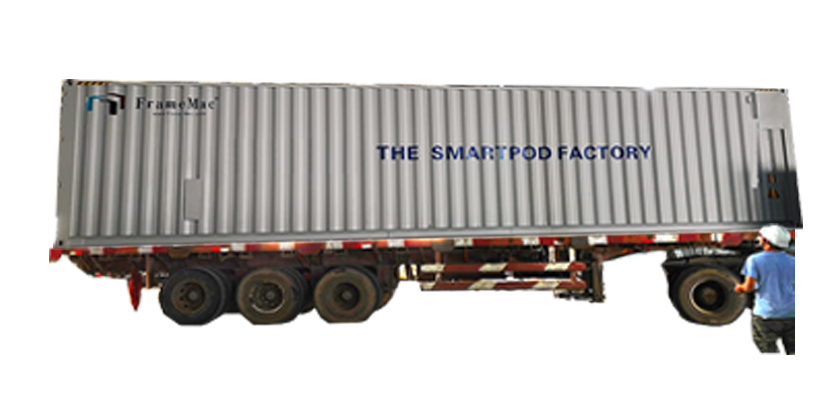

品名 孚瑞美移动工厂
功能 所有生产制作都可以在移动工厂内操作
大小 12.192X2.438X2.896 米
卷料起重机 2 吨

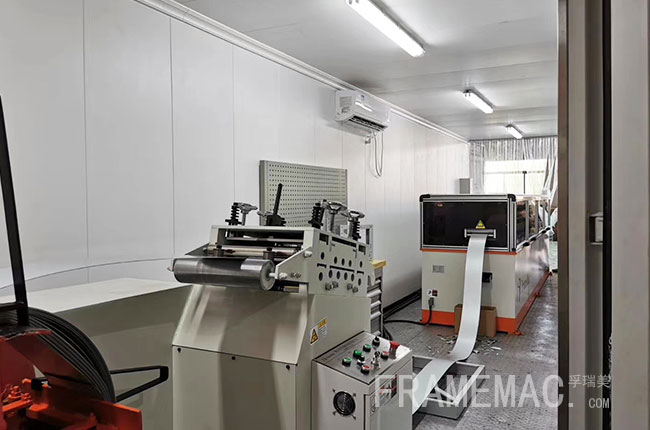

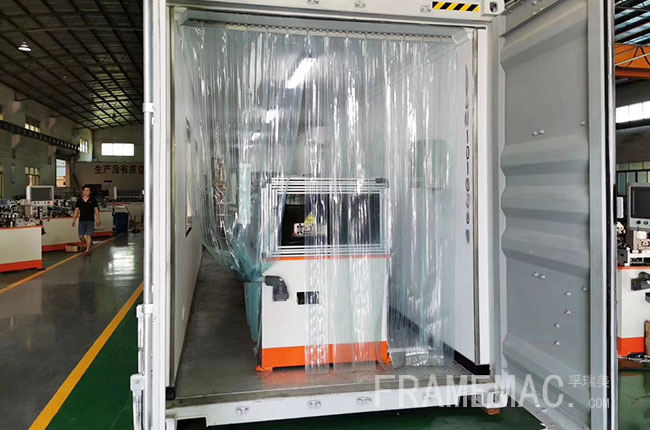

移动工厂 内配所有机器固定在货柜内
绝缘墙壁,屋顶 控制温度和噪音
内配电器 空调,工业LED灯管等
电箱 工业专用
适用机器型号 均可配入移动工厂

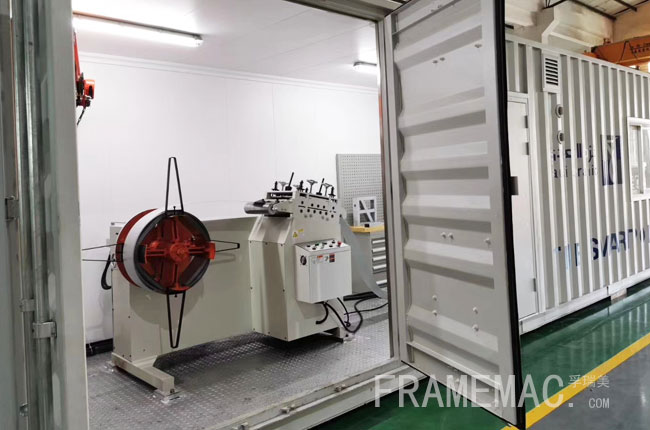

1).立式单头自动开卷机:1台

    a.采用手摇涨紧设计,材料内径Ф460mm-Ф520mm,外径Ф1400mm,荷重2000Kg;
    b. 变频调速自动开卷。
    c. 功率2.2kw.

  2). 机架

采用钢板焊接,整体退火去应力处理,保证长时间使用不变形;并在数控加工中心加工以保证尺寸精度。

3). 牌坊

主牌坊箱式结构,箱体数控加工中心加工,付牌坊独立结构。

4). 成形模具

Cr12mov模具钢,经真空淬火热处理HRC60-62°后精磨内孔及端面,CNC车床精精加工辊面。

5). 主轴

材料为40Cr工具钢,调质热处理、外圆磨精加工。

6). 驱动方式

伺服电机与减速机联动,滚轮之间采用精密硬齿面齿轮浸油运转,保证超长时间使用无磨损。

7). 液压系统

    a.储能式结构,节能环保。
    b.液压部件:德国博世力士乐产品。

8). 冲压模具

冲模范本素材均采用S45C工具钢,模仁采用D2或SKD11优质钢材,模配采用日本米思米产品。

9). 电器部件

   a. 原装进口运动控制器及工业级电脑;
   b. 国际一流品牌低压元器件

10). 数控喷码机

   a. 配置工业级高品质溶剂型电子喷墨打印机,打印字迹清晰牢固,方便组拼安装。
   b.通用溶剂型墨水,购买便利,使用经济。
   C.自动打印由设计软件自动生成的标记,无需人工干预,双边打码。
   d.通过FrameMac LGS maker 生产控制系统可任意添加其他信息,如:公司名称、标识、网址等。



设计软件

    软件选择一:
    VERTEX BD
    FrameMac与国际上多家顶级冷弯薄壁轻钢结构建筑设计软件公司保存良好的合作关系,如澳大利亚威达斯公司的Vertex BD 设计软件,它是一款针对钢结构住宅建筑,商业建筑和工业建筑的设计而开发的软件。利用BIM技术,Vertex BD仅需要一个建筑模型,就可以生成您需要的所有建筑图纸,结构图纸,加工图纸,材料清单,生产数据, 以及建筑效果图。

  • 自动生成墙体、楼面、屋面的框架结构,减少设计时间;
  • 真正的自动三维建模,保证100%的准确性;
  • 软件自带工程分析功能,对结构承载力自动计算;
  • 自动生成框架杆件3D图及3D的装修效果图;
  • 自动拆图,根据设计可自动将成栋建筑框架图分解成独立单元图;
  • 自动生成精确的杆件下料表和物料清单;
  • 自动计算整个建筑的物料清单,包括所需的钢材、板材、隔热材料、门窗数量、螺钉及其他相关配套的材料,可对项目进行精确的估价,方便用户对项目的报价;
  • 自动生成加工数据(包括自动生成元件标记)与设备对接;
  • 软件为全新中文版本,方便易懂,设计人员只需通过简单的培训就能掌握使用;



    软件选择二:
    MWF
    MWF是在欧美地区开发的一款基于Revit平台的建筑设计软件,其利用Revit内置功能,在几乎所有建筑项目中自动的创建轻钢框架,使用户可以轻松的对整个项目进行框架设计,同时创建时间表,以及生产清单,框架立面图以及完整的2D图纸建模,从单户住宅到大型商业结构,几乎所有项目都可以进行架构。



  • 用户自定义范本
    在几秒钟内创建3D框架,2D工程图和材料清单。 无限数量的帧配置是可能的。
  • 桁架功能性
    MWF Advanced Metal可以识别几乎所有Revit屋顶型材并自动铺设
    完整的桁架系统。
  • 新桁架设计师
    优化成员选择并自动生成工程报告和详细的生产图纸。
  • 检测开场
    快速检测Revit开口并在整个模型中应用框架规则。
  • 完成地板系统
    为您的会员类型应用revit荷载并完成地板分析,以允许MWF Advanced Metal根据荷载条件和LRFD,ASD(美国)或LSD(加拿大)代码建议最佳构件尺寸。
  • 工程师
    可以使用模型线徒手设计Oddball桁架,然后在最终的Revit模型中为您设计和制造。



        软件选择三:Arktec

       Arktec是一款集设计,计算,平面,制造于一体的轻钢设计软件,在西班牙语地区有明线的区域优势,设计垂直面板,水平面板(楼层),屋顶桁架,楼顶梁和楼梯设计。软件的结构设计力学分析依从 UNE-EN 1090-2:2019(西班牙认证),从而确保设计结构验个符合其规范。

light gauge steel frame machinelgs machine



        软件选择四:QSS QuikSeries

        QuickSeries软件是一款基于IntelliCAD软件平台开发的,专业服务于冷弯薄壁轻钢结构设计和细化的软件套装,他是轻钢墙体板块,屋架,楼板以及民用和商用住宅的理想设计与细化设计软件。QuickSeries软件是具备计算机辅助工程计算的软件,目前具备八种主要冷弯薄壁轻钢设计标准的计算,以给客户有充分的自信,他们的设计将会符合本地的设计标准要求。该软件还组合了报告体系,包括各种附带的部件,连接件和螺丝钉等完整的材料清单。

LSF MACHINE

light gauge steel frame machine

  • 强大的桁架和墙架的工程计算
    确保材料高效使用,维持结构整体性,节约材料成本,减少废料,提高盈利。
  • 设计和工程符合当地环境及条件
    设计和工程结构可适用于各种环境和气候条件(如弱风,中风和强风地带)。
  • 符合当地和国际设计标准
    工程设计符合国际和当地建筑设计标准和规范,帮助简化当地的审批流程。
  • 低学习成本及快速的设计流程
    让非工程师通过简单的培训即可快速设计出图



        软件选择五:持续更新



生产控制软件

      使用拥有自主知识产权、经过市场验证的稳定的FrameMac LGS Maker生产控制软件,配备真正工业级专业电脑,确保系统适用于各类工作环境,不受工作环境影响而稳定运行。

      FrameMac LGS Maker



  • 17吋超大彩色工业级专业电脑,可选择键盘、鼠标或触摸屏操作,手动/自动功能任意切换。
  • 中文操作界面,可提供多种语言选择,操作调试简单;
  • 设计软件输出的数据可通过USB拷贝,在连接互联网的状态下亦可远程传送;
  • 直接读取设计软件的输出数据,无缝连接设计与生产,不需人工干预;
  • 提供生产情况的图形显示,实时直观地监控生产过程,能够清晰显示生产过程(可知道设备正在加工哪个杆件)、进度(含加工件长度、件数等)及材料使用情况等信息;
  • 实时显示与监控设备运转情况,故障自动报警并停机,确保设备与人身安全;
  • 灵活、高效的任务安排,可在生产中随时添加、修改、撤销生产任务,提高操作效率。无论是整个单元或单个杆件都可以随时添加及删除,有效解决因材料缺陷、设备、人为错误造成的杆件报废问题;
  • 可设定连续批量生产及逐件加工(方便产品质量检控);
  • 在系统正常关闭情况下,实现数据自动保存,保证上下班停机过程零废料(可选配意外断电保护装置,保证意外断电数据不丢失);
  • 系统拥有自主知识产权,永久免费使用;
