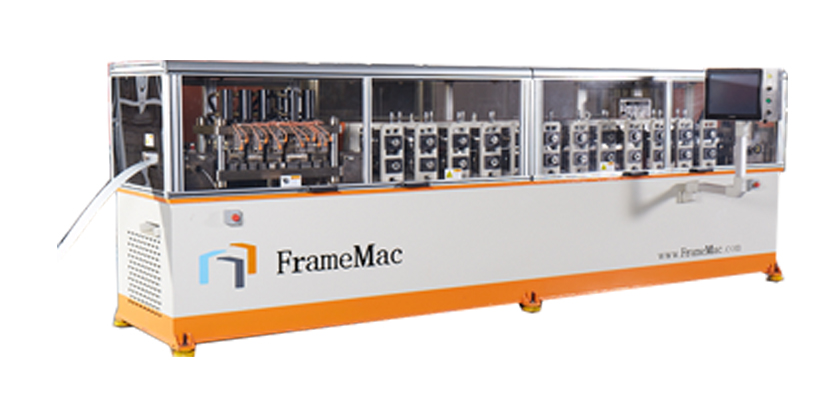

F1-C75

F1-C75
想了解FRAMEMAC产品设备价格吗?

关于孚瑞美

冷弯成型(Cold Roll Forming)是通过一定顺序安装多组(上下)辊状成型模具,把相应的金属卷带,以连续的方式通过特定轮廓的辊式模具,以轧制成与设计形状一直的一种柔性加工工艺。冷弯成型又名滚压成型,滚轧成形,辊弯成型,滚压成型等,台湾则名滚轮成型机,是一种最环保节能,安全高效的一种钣金加工工艺。

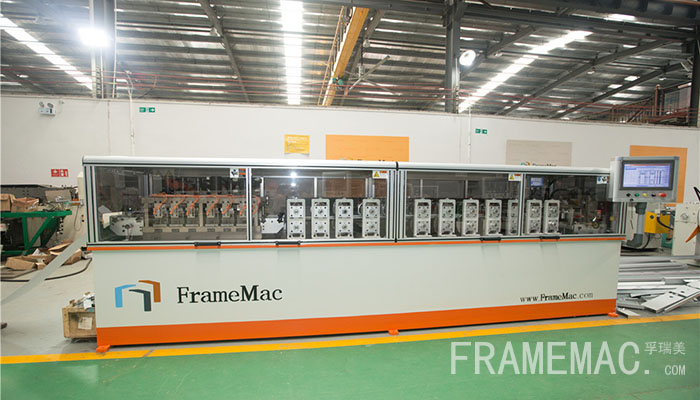

孚瑞美冷弯薄壁轻钢成型机组包括,材料自动开卷放料机,材料校平装置,成型主机,自动冲孔,切断,收料台及控制柜组成。根据轻钢别墅建造的具体要求,配有:酒窝螺钉孔,倒角,腹板贯穿孔,小边剪切,管线孔,腹板缩口,剪切等冲压模具及喷码装置。采用专业级工业电脑CNC自动控制,具有使用范围广,产品精度高,自动化程度高,节省材料,自动程度高等特点,针对目前市场上装配式建筑不断创新,结构形式多样化等特点,我司还可根据客户要求设计制造特殊要求的专用设备,楼承板/可调C钢等配套设备均可提供。



孚瑞美优势



1. 设计快:依托国际先进的QSS软件,FrameMac设备可实现30分钟快速出图进入生产。

2. 生产快:FrameMac设备拥有领先行业的速度,每小时可以生产300-700米,最高2800米的轻钢结构。

1. 尺寸准:FrameMac设备生产的轻钢结构在尺寸上拥有领先行业的精准性

2. 成型准:FrameMac设备能保障多尺寸多形状的轻钢结构在成型当面拥有领先行业的精确度。

3. 报修维修准:独立的成型,冲切模具统计界面,为售后提供强大技术支持。

1. 造型多:FrameMac设备可以生产多样化的轻钢结构造型,所见即所得。

2. 成型多:FrameMac设备能更合理的打印各类轻钢造型,多种机型可供选择。在保障效率的同时,为客户节省更多材料。



※ FrameMac凭借丰富的冷弯设备制造经验,才用模块化的设计理念,尽最大可能保证设备配件的标准化,以实现快速生产交付,同事保证零部件在生产过程的工序均在加工中心机上完成,降低人为依赖,保证设备品质的可持续性。

※ CNC控制系统同于国际主流同类设备的设计思路,使用独立自主知识产权的控制软件,实现数据联动以及远程联网诊断和维护。

※ 尽可能选择最高端和最可靠的配置,确保设备品质卓越可靠安全,关键部位全部甄选国内外知名品牌,履行我们的品牌路线。

※ 因承不断创新,持续改善的产品建设理念,精心为广大用户提供高精度,坚固的设备。

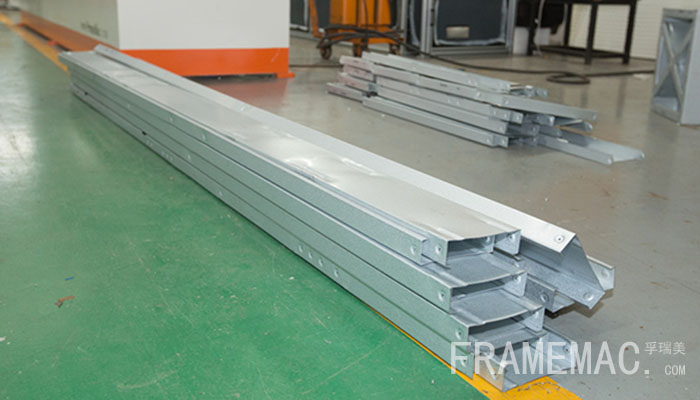

截面类型 C 型
截面尺寸 70(75)mm
用料厚度 0.7-1.2 mm
操作系统 17寸带Linux系统的触摸屏
设计软件 可选配国内外知名品牌建筑设计软件
标准生产速度 300-900 m/h
最大生产速度 1500 m/h
主机最大功率 7.5 kw
电源要求 380V, 50HZ, 3相 可按需配置
液压动力功率 5.5 kw
设备总功率 16.5 kw
液压油箱容量 120L
液压温度控制 高寒地区可选配恒温装置
液压冷却 自冷;如高强度作业,可选配强制冷却装置:风冷,空调制冷

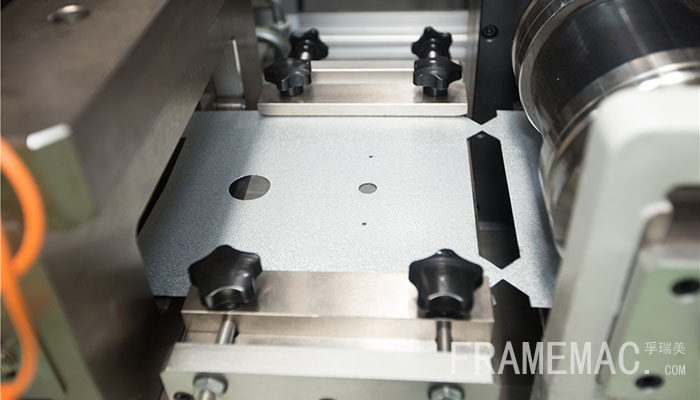

冲压模具 酒窝螺钉孔,倒角,腹板贯穿孔,小边剪切,管线孔,地脚孔,腹板缩口,剪切
产品精度 0.5 mm
喷码机 双边喷码,标配
机器尺寸 4900*1000*1500 mm
机器重量 4300 kgs
开卷机 称重2000 kgs, 自动开卷
移动工厂 可配

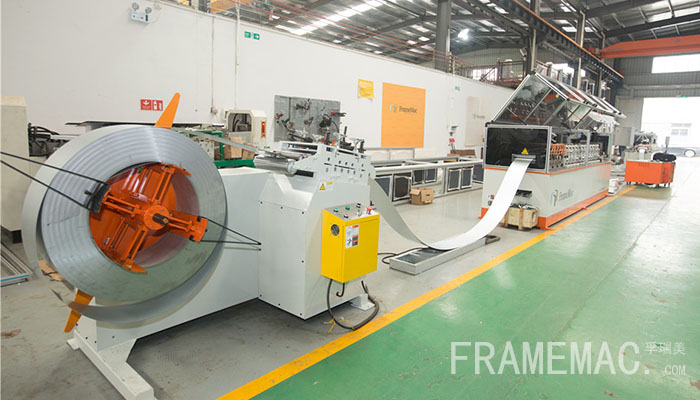

1).立式单头自动开卷机:1台

    a.采用手摇涨紧设计,材料内径Ф460mm-Ф520mm,外径Ф1400mm,荷重2000Kg;
    b. 变频调速自动开卷。
    c. 功率2.2kw.

  2). 机架

采用钢板焊接,整体退火去应力处理,保证长时间使用不变形;并在数控加工中心加工以保证尺寸精度。

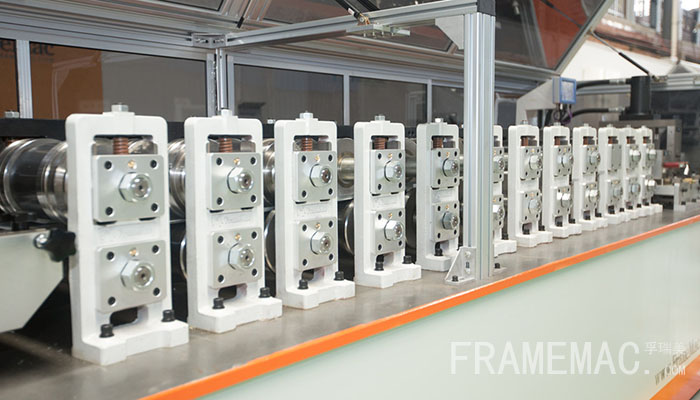

3). 牌坊

主牌坊箱式结构,箱体数控加工中心加工,付牌坊独立结构。

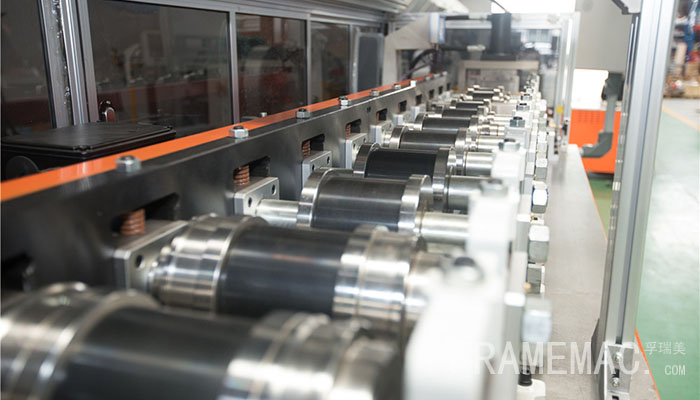

4). 成形模具

Cr12mov模具钢,经真空淬火热处理HRC60-62°后精磨内孔及端面,CNC车床精精加工辊面。

5). 主轴

材料为40Cr工具钢,调质热处理、外圆磨精加工。

6). 驱动方式

伺服电机与减速机联动,滚轮之间采用精密硬齿面齿轮浸油运转,保证超长时间使用无磨损。

7). 液压系统

    a.储能式结构,节能环保。
    b.液压部件:德国博世力士乐产品。

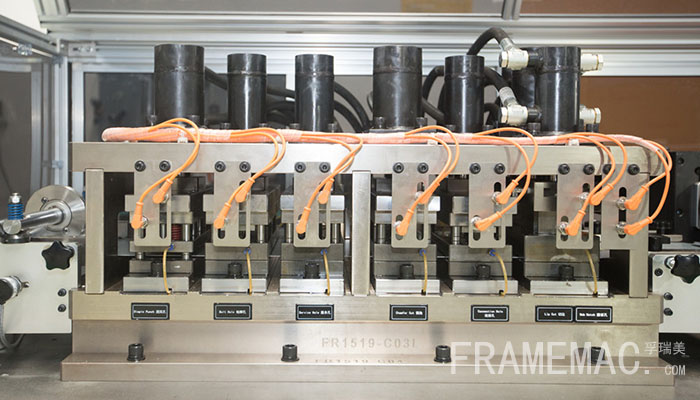

8). 冲压模具

冲模范本素材均采用S45C工具钢,模仁采用D2或SKD11优质钢材,模配采用日本米思米产品。

9). 电器部件

   a. 原装进口运动控制器及工业级电脑;
   b. 国际一流品牌低压元器件

10). 数控喷码机

   a. 配置工业级高品质溶剂型电子喷墨打印机,打印字迹清晰牢固,方便组拼安装。
   b.通用溶剂型墨水,购买便利,使用经济。
   C.自动打印由设计软件自动生成的标记,无需人工干预,双边打码。
   d.通过FrameMac LGS maker 生产控制系统可任意添加其他信息,如:公司名称、标识、网址等。



生产设计软件
    软件选择一:
    VERTEX BD 2019

  • 自动生成墙体、楼面、屋面的框架结构,减少设计时间;
  • 真正的自动三维建模,保证100%的准确性;
  • 软件自带工程分析功能,对结构承载力自动计算;
  • 自动生成框架杆件3D图及3D的装修效果图;
  • 自动拆图,根据设计可自动将成栋建筑框架图分解成独立单元图;
  • 自动生成精确的杆件下料表和物料清单;
  • 自动计算整个建筑的物料清单,包括所需的钢材、板材、隔热材料、门窗数量、螺钉及其他相关配套的材料,可对项目进行精确的估价,方便用户对项目的报价;
  • 自动生成加工数据(包括自动生成元件标记)与设备对接;
  • 软件为全新中文版本,方便易懂,设计人员只需通过简单的培训就能掌握使用;



    软件选择二:
    MWF 2019



  • 用户自定义范本
    在几秒钟内创建3D框架,2D工程图和材料清单。 无限数量的帧配置是可能的。
  • 桁架功能性
    MWF Advanced Metal可以识别几乎所有Revit屋顶型材并自动铺设
    完整的桁架系统。
  • 新桁架设计师
    优化成员选择并自动生成工程报告和详细的生产图纸。
  • 检测开场
    快速检测Revit开口并在整个模型中应用框架规则。
  • 完成地板系统
    为您的会员类型应用revit荷载并完成地板分析,以允许MWF Advanced Metal根据荷载条件和LRFD,ASD(美国)或LSD(加拿大)代码建议最佳构件尺寸。
  • 工程师
    可以使用模型线徒手设计Oddball桁架,然后在最终的Revit模型中为您设计和制造。



        软件选择三:欢迎咨询。



生产控制软件

      使用拥有自主知识产权、领先同行的FrameMac LGS Maker生产控制软件,配备真正工业级专业电脑,确保系统适用于各类工作环境,不受工作环境影响而稳定运行。



      FrameMac LGS Maker



  • 17吋超大彩色工业级专业电脑,可选择键盘、鼠标或触摸屏操作,手动/自动功能任意切换。
  • 中文操作界面,可提供多种语言选择,操作调试简单;
  • 设计软件输出的数据可通过USB拷贝,在连接互联网的状态下亦可远程传送;
  • 直接读取设计软件的输出数据,无缝连接设计与生产,不需人工干预;
  • 提供生产情况的图形显示,实时直观地监控生产过程,能够清晰显示生产过程(可知道设备正在加工哪个杆件)、进度(含加工件长度、件数等)及材料使用情况等信息;
  • 实时显示与监控设备运转情况,故障自动报警并停机,确保设备与人身安全;
  • 灵活、高效的任务安排,可在生产中随时添加、修改、撤销生产任务,提高操作效率。无论是整个单元或单个杆件都可以随时添加及删除,有效解决因材料缺陷、设备、人为错误造成的杆件报废问题;
  • 可设定连续批量生产及逐件加工(方便产品质量检控);
  • 在系统正常关闭情况下,实现数据自动保存,保证上下班停机过程零废料(可选配意外断电保护装置,保证意外断电数据不丢失);
  • 系统拥有自主知识产权,永久免费使用;
